핀 튜브 설명

핀 튜브는 탄소강을 기반으로 한 고효율 열 전달 요소입니다. 금속 튜브의 표면에 핀 구조 (예 : 권선, 용접 또는 롤 형성)를 추가함으로써, 열 전달 효율을 향상시키기 위해 열 소산 영역이 크게 증가한다. 핵심 기능은 열 전달을 가속화하는 것이며 산업 장비, HVAC 및 에너지 시스템 구축에 적합합니다.

구조와 구성

베이스 파이프 :

탄소강 (예 : Q235, 20# 강철 등)으로 만들어진 열전도율과 기계적 강도가 우수하며 특정 압력과 온도를 견딜 수 있습니다.
공통 튜브 직경은 DN15에서 DN50까지 다양하며, 다양한 시나리오의 컴팩트 한 설계 요구에 적응합니다.
지느러미:

고주파 용접, 와인딩 성형 또는 키트 공정을 통해베이스 튜브와 결합하여 나선형, 직선 바 또는 V 자 모양과 같은 구조를 형성합니다.
핀의 밀도와 높이는 열 소산 효율에 직접적인 영향을 미치며 일반적으로 특정 작업 조건에 맞게 최적화됩니다.

특징 및 이점

열 교환 효율 :

핀 구조는 열 소산 영역을 3 ~ 10 배 증가시켜 열 전달 속도를 크게 증가시킵니다.
탄소강의 높은 열전도율 (약 45-50 w/mk의 열 전도도)은베이스 튜브에서 핀으로 빠른 열 전달을 보장합니다.
내구성과 경제 :

카본 스틸은 저렴한 비용과 작업하기 쉬우므로 대량 생산에 적합합니다.
표면 아연 도금, 페인팅 또는 항산화 치료는 비발적인 환경 (전형적인 삶의 5-15 년)에서 서비스 수명을 연장합니다.
제조 기술 및 성능 매개 변수

제조 기술 :

고주파 용접 : 고주파 전류를 사용하여 핀 및베이스 튜브의 접촉 표면을 가열하여 고강도 저항성 야금 결합을 달성합니다.
와인딩 공정 : 기본 튜브에 금속 테이프의 나선형 와인딩, 기계적 압력에 의해 고정 된 작은 파이프 직경 (예 : DN15) 시나리오에 적합합니다.
성능 매개 변수 :

작업 압력 : 1.6MPA보다 작거나 동일합니다 (기존 작업 조건).
온도 저항 범위 : -20도 -350도, 극도의 저온 수분 완화 또는 고온 산화를 피해야합니다.

선택 및 제한

적용 가능한 환경 : 건조하고 강력하게 부식성 매체 (예 : 공기, 물, 오일), 습식 또는 부식성 가스 함유 시나리오에 권장됩니다. 표면 보호를 강화해야합니다.
대안 : 부식성이 높거나 습도가 높은 환경에서 스테인레스 스틸 핀 튜브를 사용하여 부식 저항을 개선하지만 상당히 높은 비용으로 사용될 수 있습니다.

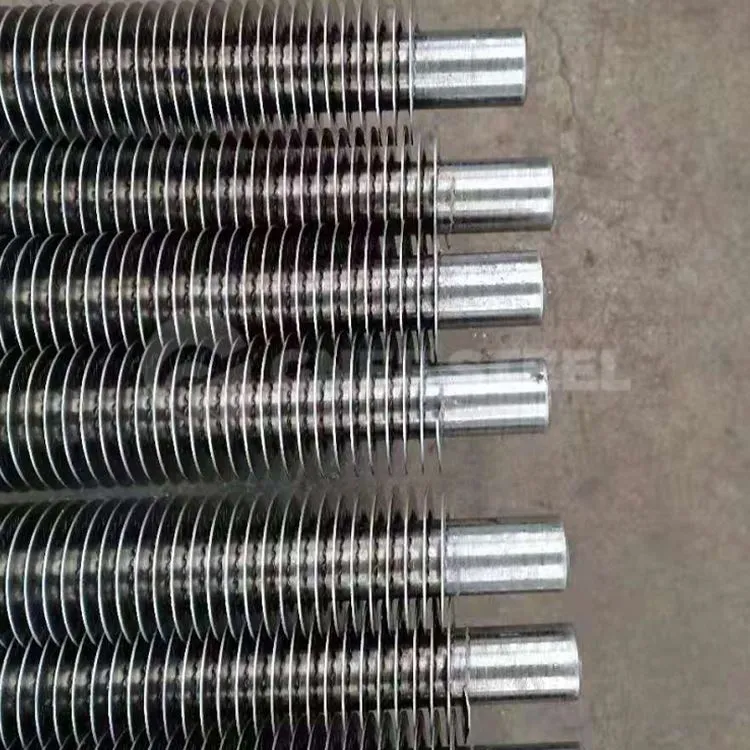

carbon steel fin tube

핀 튜브 사양

제품 이름 :	고품질 보일러 핀 튜브 원활한 핀 튜브
기준:	astm, jis, be, en
원산지 :	중국 허난
상표:	gnee
유형:	핀 튜브
두께:	0.5mm
용인:	±1%
섹션 모양 :	둥근
직경 :	9.52mm
합금 여부 :	합금입니다
표면 마감 :	사용자 정의
두께 범위 :	0.3mm-2mm

fin tube for heat exchanger

Gnee에 대해

Gnee Group은 2008 년에 설립되었습니다. 공장은 35,000 평방 미터의 면적을 차지하며 거의 200 명의 직원과 연간 생산량이 8 천만 위안의 경우에 포함됩니다.
주요 제품 : 핀 튜브, 보일러 튜브, 열 교환 튜브, 구조 튜브, 기계식 튜브 등.
제품 인증서 : CE/ISO9001/SGS.
공장은 안정적이고 안정적인 제품 품질을 보장하기 위해 고급 자동 제어 시스템 및 온라인 품질 검사 시스템을 도입합니다.
