"X52"X52 대구경-직경 용접 파이프52,000psi(약 358MPa)의 최소 항복 강도를 나타내며 중간-강도 파이프라인 강철로 분류됩니다. 화학 성분은 일반적으로 탄소와 망간을 주요 합금 원소로 사용하고 소량의 실리콘, 인 및 황을 사용합니다.
API 5L X52 용접 파이프육상 석유 및 가스 운송에 사용될 뿐만 아니라 해저 파이프라인 프로젝트에도 널리 적용됩니다. 외경은 일반적으로 219mm ~ 1422mm이며 벽 두께는 압력 등급에 따라 조정됩니다.
API 5L X52 PSL2 대구경 나선형 파이프. 100% X-선 검증 용접과 고압 가스 및 오일 전송에 대한 정수압 테스트를 거쳐{0}}누출 없는 성능을 보장합니다.- 지금 인증된 MTC 및 기술 데이터시트를 요청하세요.sales@gneetube.com
API 5L X52 대구경 용접 파이프 사양
| 특징 | 사양 |
| 재료 등급 | API 5L X52(PSL1 및 PSL2) |
| 외경(OD) | 219.1mm – 3048mm(8인치 – 120인치) |
| 벽 두께(WT) | 5.0mm – 30mm |
| 표준 길이 | 6m, 12m 또는 맞춤형 |
| 용접 유형 | SSAW / HSAW(양면 침수형 아크) |
| 끝 마무리 | 베벨형(30도, 37.5도), 일반 또는 플랜지형 |
API 5L X52 용접 파이프 화학 성분
| API 5L-PSL 1 화학 요구사항 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 등급 | 구성, % | |||||||
| C 최대 | Mn 최대 | P | 에스맥스 | V 최대 | 최대 Nb | 티맥스 | ||
| 분 | 최대 | |||||||
| B | 0.28 | 1.2 | – | 0.03 | 0.03 | c.d | c,d | d |
| X52 | 0.28 | 1.4 | – | 0.03 | 0.03 | d | d | d |
| API 5L-PSL 2 화학 요구사항 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 등급 | 구성, % | ||||||||
| C | 시 | 망 | P | S | V | NB | 티 | 다른 | |
| BN | 0.24 | 0.4 | 1.2 | 0.025 | 0.015 | c | c | 0.04 | e,l |
| X52N | 0.24 | 0.45 | 1.4 | 0.025 | 0.015 | 0.1 | 0.1 | 0.04 | d,e,l |
| BQ | 0.18 | 0.45 | 1.4 | 0.025 | 0.015 | 0.05 | 0.05 | 0.04 | e,l |
| X52Q | 0.18 | 0.45 | 1.5 | 0.025 | 0.015 | 0.05 | 0.05 | 0.04 | e,l |
|
등급 |
화학 성분 |
|||||||
|---|---|---|---|---|---|---|---|---|
|
|
C |
시 |
망 |
P |
S |
V |
NB |
티 |
| API 5L X52 |
0.16 |
0.45 |
1.65 |
0.020 |
0.010 |
0.07 |
0.05 |
0.04 |
API 5L X52 용접 파이프 항복 및 인장 강도
|
등급 |
항복 강도 |
인장강도 |
인장 항복 |
연장 |
|---|---|---|---|---|
|
|
분. (세종학당) |
분. (세종학당) |
비율(최대) |
% |
| API 5L X52 |
52 |
66 |
0.93 |
21 |
| API 5L-PSL 1 기계적 특성 | |||
|---|---|---|---|
| 등급 | 항복 강도 Mpa | 인장 강도 Mpa | 연장 |
| B | 245 | 415 | c |
| X52 | 360 | 460 | c |
| API 5L-PSL 2 기계적 특성 | ||||||
|---|---|---|---|---|---|---|
| 등급 | 항복 강도 Mpa | 인장 강도 Mpa | 라이토 | 연장 | ||
| 분 | 최대 | 분 | 최대 | 최대 | 분 | |
| BN | 245 | 450 | 415 | 655 | 0.93 | f |
| BQ | ||||||
| X52N | 360 | 530 | 460 | 760 | 0.93 | f |
| X52Q | ||||||
API 5L X52 SSAW 파이프 품질 보증:
용접 이음매는 나선형 파이프의 핵심입니다. 실패 위험을 완화하기 위해 API 5L X52 파이프는 엄격한 비{3}}NDT(비파괴 테스트) 프로토콜을 거칩니다.
- 100% 온라인 초음파 테스트(UT): 생산 과정에서 내부 결함을 감지합니다.
- X-Ray 검사(RT): 전체 야금학적 융합을 보장하기 위해 파이프 끝 부분과 의심되는 영역에서 수행됩니다.
- 수압 테스트: 모든 파이프는 배송 전에 누출-방지 성능을 보장하기 위해 설계 압력의 최소 1.5배로 테스트됩니다.
- 치수 정밀도: 우리는 현장 용접 팀이 더 빠르고 정확하게 작업할 수 있도록 -진원도와-베벨 끝 부분을 모니터링합니다.
GNEE 코팅 파이프 서비스
파이프라인의 서비스 수명을 50+년으로 연장하기 위해 당사는 통합 코팅 서비스를 제공합니다.
3LPE / 3LPP:석유 및 가스 간선의 최적 표준.
FBE(퓨전 보세 에폭시): Superior adhesion for high-temperature or corrosive soils.
시멘트 라이닝/역청:대구경-도시 수자원 전송에 선호됩니다.

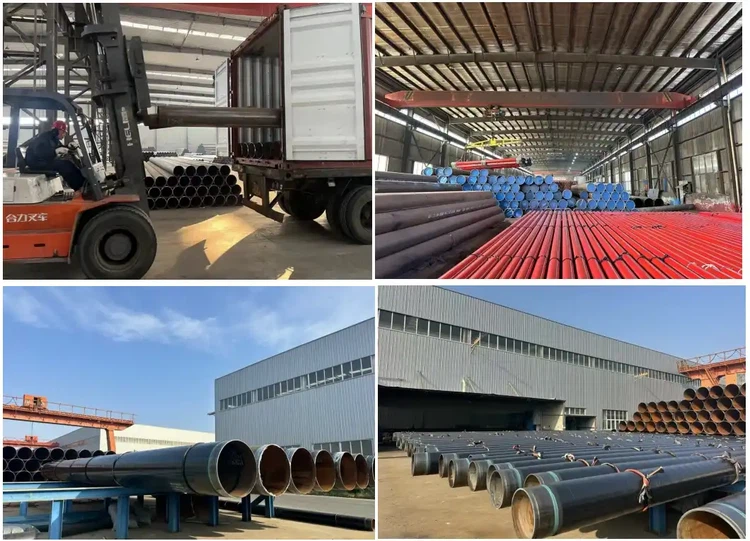

API 5L X52 대구경 나선형 용접 파이프 포장 및 배송
일반적인 포장 방법
1. 보호 종료 - 가장 중요한 단계
플라스틱 캡: 베벨엔드(Bevel End)를 보호하면서 습기 및 오염물질이 배관 내부로 유입되는 것을 방지하기 위해 사용됩니다.
금속 엔드 프로텍터: API 5L X52 이상의 두꺼운-벽 대구경-파이프의 경우 플라스틱 캡이 파손되기 쉽습니다. 강철-보강 링은 일반적으로 들어 올리거나 취급하는 동안 충격 손상과 변형을 방지하기 위해 파이프 끝 부분을 용접하거나 고정합니다.
2. 표면 보호
베어 포장: 부식 방지 코팅이-되지 않은 파이프에 적용됩니다. 방청 페인트(Black Vanish) 또는 방청유-층만 표면에 도포됩니다.
나일론 밧줄이나 밀짚 패드로 묶기: 강관에 3LPE 또는 FBE 부식 방지 코팅이 되어 있는 경우 나일론 로프 또는 짚 패드를 2~3m 간격으로 파이프 본체에 감아 완충 역할을 하여 들어올림 및 운반 시 긁힘을 방지합니다.
3. 마킹 및 태깅
스텐실링: API 5L 표준에 따라 파이프의 외벽과 내벽에 제조업체 표시, 사양, 강종(X52), 히트 번호(Heat No.), 파이프 번호, 길이 및 적용 표준 등의 정보가 분사됩니다.
태그: 쉬운 창고 재고 및 추적성을 위해 금속 또는 플라스틱 태그가 파이프 끝단 내부와 외부에 걸려 있습니다.
일반적인 교통수단
운송방법의 선택은 파이프의 외경(OD), 길이, 총 주문량에 따라 결정됩니다.
1. 대량 화물 파괴 -대형-직경 파이프에 선호
공간 소모가 크고 직경이 큰-파이프(예: 800mm 이상)의 취급 어려움으로 인해 대규모 프로젝트의 90%가-분할 대량 운송을 사용합니다.
로딩 방법: 파이프는 선박의 화물창이나 갑판에 깔끔하게 쌓여 있습니다.
확보방법: 바닥에 나무 완충재를 깔고 강철 와이어 또는 래칫 텐셔너가 있는 나일론 스트랩을 사용하여 파이프를 고정하고 운송 중 굴러가는 것을 방지합니다.
장점: 파이프 치수에 대한 제한이 없습니다. 톤당 운임이 상대적으로 저렴합니다.
2. 컨테이너 운송 -중형-직경 또는 소형-배치 주문에 적합
20피트 범용 컨테이너(20GP): 최대 파이프 길이는 5.8m 이내로 제한됩니다.
40피트 하이큐브 컨테이너(40HC): 최대 파이프 길이는 11.8m 이내로 제한됩니다(표준 나선형 파이프는 일반적으로 길이가 12m이므로 절단이 필요할 수 있음).
중첩 로딩: 화물 비용을 절약하기 위해 운송을 위해 더 작은-직경 파이프를 더 큰 직경 파이프에 삽입하는 경우도 있습니다.-
플랫랙 컨테이너: 파이프 직경이 2.3미터(컨테이너 도어 너비)를 초과하는 경우에 사용됩니다. 크기가 크거나 중량이 초과된 화물에 이상적입니다.
3. 내륙 이웃 국가의 철도 및 도로 운송 -
트럭 운송: 일반적으로 13.5-미터 또는 17.5미터 플랫베드 트레일러를 사용합니다. 대구경 파이프는 일반적으로 층당 1~3개 적재됩니다.
철도 운송: 중앙아시아 5개국, 러시아 등 지역에 적합합니다. 지지 장치를 갖춘 철도차량을 운반하는 특수 파이프-가 사용되어 높은 안전성과 효율성을 제공합니다.
파이프라인 서비스 수명을 50+년으로 연장하세요. 고품질의 API 5L X52 나선형 파이프를-얻으세요3LPE, FBE 또는 시멘트 라이닝. 원스톱 생산은 완벽한 코팅 접착력과 빠른 글로벌 배송을 보장합니다. 맞춤형 프로젝트 제안을 원하시면 저희에게 연락주세요:sales@gneetube.com
