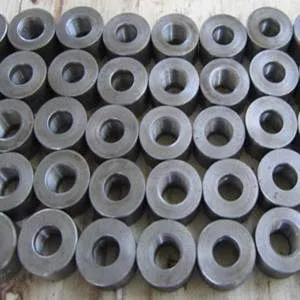

ANSI B16.11 나사산 반 커플 링 가 특징 인 일반적인 파이프 라인 피팅입니다.간단한 구조, 쉬운 설치, 부식 저항 및 안정적인 밀봉 성능. 결과적으로 다양한 에서 널리 사용됩니다.액체 및 가스 운송 시스템.
사양
유형 : 반 커플 링.
크기 : 1/2 인치 (DN15).
클래스 : 3000lb.
끝 : NPT 여성.
재료 : ASTM A105.
표준 : ANSI B16.11.
반 커플 링과 웨인트 피팅의 차이
정의 및 구조적 차이
반 커플 링
"하프 파이프 클램프"또는 "분기 피팅"이라고도하는 것은 주 파이프 라인에서 분기 연결을 만드는 데 사용되는 파이프 피팅입니다.
Semi - 원형 그루브 설계는 주 파이프에 용접 또는 스레딩으로 설치되며, 낮은 - 압력 소형 직경 (예 : DN15-DN50)에 일반적으로 사용됩니다.
전형적인 재료에는 탄소강 (ASTM A234) 또는 스테인레스 스틸 (ASTM A403)이 포함되며, 압력 등급은 일반적으로 1.6 MPa보다 적거나 동일합니다.
Weldolet (파이프 안장)
공식적으로 "분기 아울렛"또는 "Weldolet"이라고 불리는이 회사는 높은 - 압력 또는 임계 파이프 라인의 분기 연결에 사용됩니다.
강화 갈비뼈가 특징 인 적분의 단조 또는 두꺼운 - 벽 용접으로 구성되며 10 MPa (예 : ASME B16.11 표준에 따라)를 견딜 수 있습니다.
광범위한 크기 범위 (DN20-DN600)를 가진 석유 및 화학 산업에서 널리 사용됩니다.
기능 및 성능 비교
연결 강도
반 커플 링은 용접 또는 고정을 위해 실링에 의존하여 진동 저항이 약한 경우가 약합니다. 용접은 전체 - 랩 구조를 통해 응력을 분배하여 우수한 지진 성능을 제공합니다.
밀봉 성능
반 커플 링에는 실란트 또는 개스킷이 필요하므로 누출이 발생하기 쉽습니다. 용접은 플랜지 또는 엉덩이 - 용접 엔드와 함께 제공되어 ANSI 클래스 600까지 밀봉 레벨을 달성합니다.
유지 보수 비용
반 커플 링을 교체하려면 주 파이프를 절단해야합니다. 용접 장치에는 탈착식 설계가있어 빠른 수리가 가능합니다.
응용 프로그램 시나리오
반 커플 링을 선호하는 시나리오
임시 파이프 라인 또는 낮은 - 압력 물 시스템 (예 : 건물 물 공급 및 배수).
예산 - 유지 보수 요구 사항이 최소화 된 프로젝트가 제한됩니다.
용접이 필요한 시나리오
높은 - 온도 및 높은 - 압력 매체 (예 : 증기 파이프 라인, 정유소 배관).
규정이 사용을 요구하는 응용 프로그램 (예 : ASME B31.3 프로세스 배관 코드).
추가 지식 : 주요 선택 매개 변수
압력 등급 : 용접량은 PN4.0 MPA 시스템의 SCH80 Weldolets (예 : Sch80 Weldolets)와 일치해야합니다.
호환성 : 반 커플 링은 동일한 재료의 파이프와 함께 사용되는 것으로 제한되는 반면, 용접은 다른 재료 (예 : 카본 스틸 용접 장치와 스테인리스 스틸 가지 파이프)를 연결할 수 있습니다.
