Schedule 40 이음매없는 파이프는 무엇을 의미합니까? 완전한 가이드

일정 40은 무엇을 의미합니까?

Sch 40으로 작성된 Schedule 40은 ASME B36.10에 정의된 강관의 벽 두께 시리즈 지정입니다.{2}} 일정 번호는 밀리미터 단위로 직접 측정된 것이 아닙니다. 이는 스케줄 수가 설계 압력을 허용 응력으로 나눈 값의 약 1000배에 해당하는 설계 공식에서 파생된 계열 지수입니다. 스케줄 수가 증가하면 벽 두께가 증가하고 파이프는 동일한 외경에 대해 더 높은 압력을 견딜 수 있습니다. Schedule 40은 일반 산업 서비스에 대한 강도, 무게 및 비용의 균형을 유지하기 때문에 가장 널리 재고가 있는 시리즈입니다.

NPS에 의한 Sch 40 벽 두께

각 공칭 파이프 크기에 대해 Sch 40에는 고정된 벽 두께가 있습니다. 일반적인 값은 다음과 같습니다.

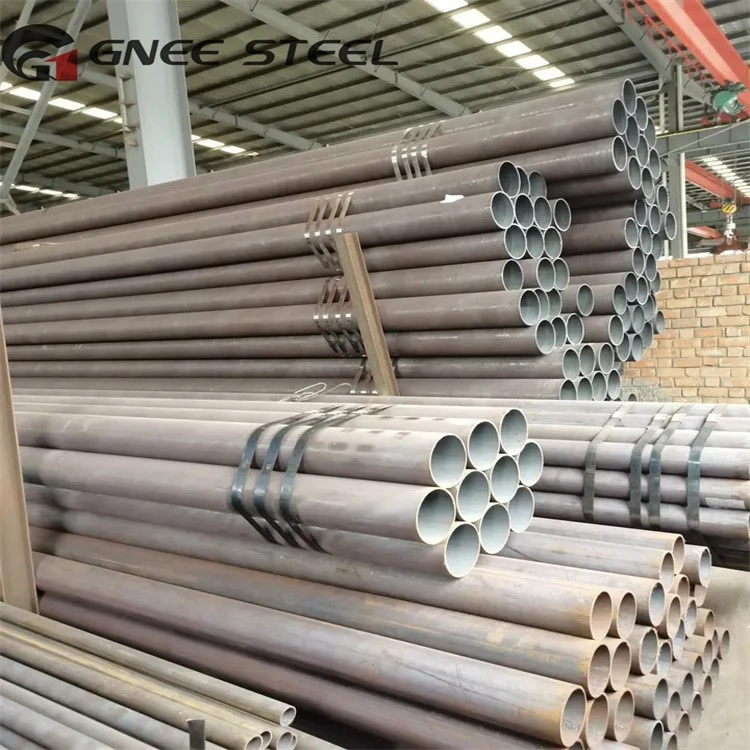

Sch 40의 이음매 없는 파이프는 열간 피어싱 및 압연을 통해 생산된 후 이 테이블의 정확한 외부 직경과 벽 두께에 맞게 크기가 조정됩니다.

Sch 40 대 Sch 40S

스테인레스 스틸 파이프의 경우 벽 시리즈는 ASME B36.19에서 별도로 정의되며, 여기서 접미사 "S"는 스테인레스 일정을 구별합니다. NPS 12까지의 다양한 크기에서 Sch 40S는 벽 두께가 Sch 40과 동일하지만 더 큰 크기에서는 두 계열이 분기됩니다. 이는 동일한 NPS의 탄소강 Sch 40 파이프와 스테인리스강 Sch 40S 파이프가 직경이 크면 벽 두께가 다를 수 있으므로 주문 시 올바른 시리즈를 명시해야 함을 의미합니다.

Sch 40이 널리 사용되는 이유

압력 성능: Sch 40의 더 두꺼운 벽은 동일한 직경의 Sch 10 또는 Sch 20보다 훨씬 더 높은 내부 압력을 전달합니다.

기계적 강도: 두꺼운 벽은 얇은-벽 파이프보다 굽힘 하중, 진동 및 외부 충격에 더 잘 견딥니다.

나사 가공: Sch 40은 파이프 끝을 약화시키지 않고 NPT 나사산을 절단하기 위해 일반적으로 권장되는 최소 벽입니다.

가용성: Sch 40 이음매 없는 파이프는 전 세계적으로 탄소강 및 스테인리스 등급으로 재고가 있어 프로젝트 리드 타임이 단축됩니다.

일반적인 애플리케이션 시나리오

물, 증기 및 일반 유체를 위한 정유소 및 화학 공장의 공정 배관.

벽이 취급 및 수압 테스트를 견뎌야 하는 화재 방지 및 스프링클러 시스템입니다.

산업 플랜트의 압축 공기 및 유틸리티 라인.

파이프가 유체를 운반하는 구조 및 기계 응용 분야.

선택 및 주문 포인트

동일한 일정 번호가 크기에 따라 다른 밀리미터 값을 제공하므로 정확한 NPS에 대한 벽 두께 값을 확인하십시오.

일정만으로는 재료를 정의할 수 없으므로 일정과 함께 제품 표준(예: 탄소강의 경우 ASTM A106 또는 A53)을 명시합니다.

스테인리스 파이프의 경우 ASME B36.19에 따라 40S를 지정하면 큰 직경에 올바른 시리즈가 사용됩니다.

공차 등급을 확인하세요. 외경과 벽 두께에 대한 표준 공차와 특별 공차가 있습니다.
